630噸錨桿托盤液壓機是生產礦用錨桿托盤生產的專用液壓機，多采用三梁四柱式結構，該機也稱630噸三梁四柱液壓機，用于生產型號300×300×20mm、300x300x16mm及以內的錨桿托盤，可更換模具，完成對W鋼帶護板的沖壓自動化生產。壓制成型的錨桿托盤不需要人工取料，直接經滑到掉入地面，操作簡單，安全系數高。一分鐘出6塊左右，一機多用，效果高。

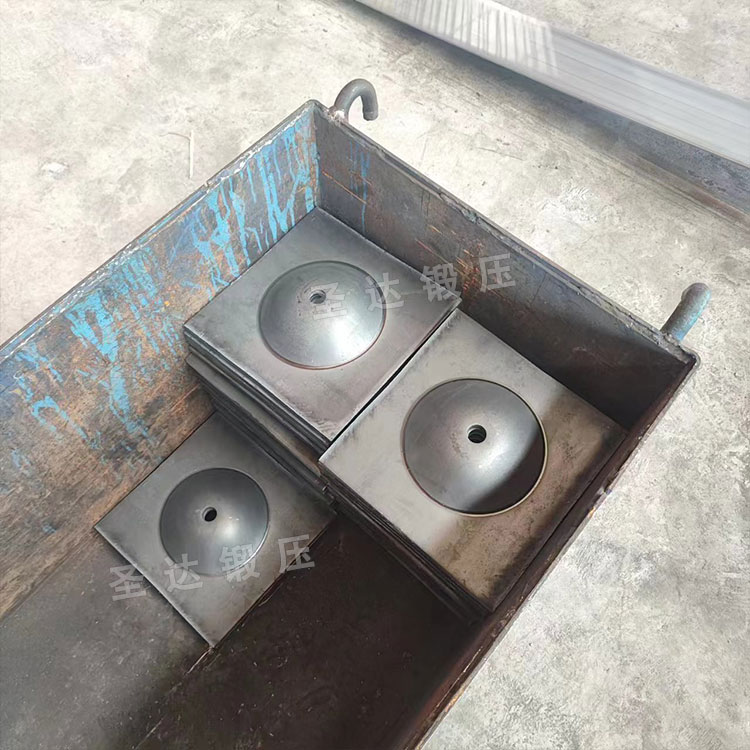

300x300x20mm錨桿托盤

630噸錨桿托盤液壓機結構緊湊，動作靈敏可靠，速度快，能耗小，噪音低，壓力和行程可在規定的范圍內任意調節，操作簡單。采用全鋼板CO2焊接，焊接后通過振動處理，確保機身不變形。可根據托盤的規格尺寸搭配送料機、模具，可自動完成錨桿托盤的原材料自動進料、準確定尺、截斷、打孔成型、打捆、自動碼放的全部生產工序，是目前錨桿托盤生產線中比較理想的方案。

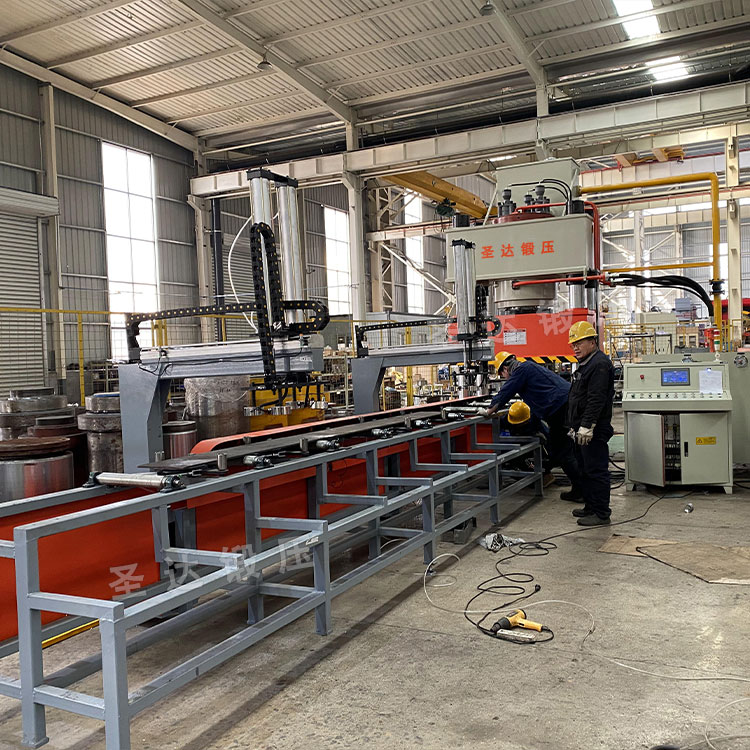

630噸錨桿托盤生產線車間調試

630噸錨桿托盤液壓機壓型范圍廣，通用性強，而且配套生產線，節省人力的同時提升了生產效率。630噸錨桿托盤生產線由630噸三梁四柱液壓機、錨桿托盤成型模具、全自動上料裝置、推料裝置、成品收集裝置等組成，并包含相應的電控系統和動力系統。

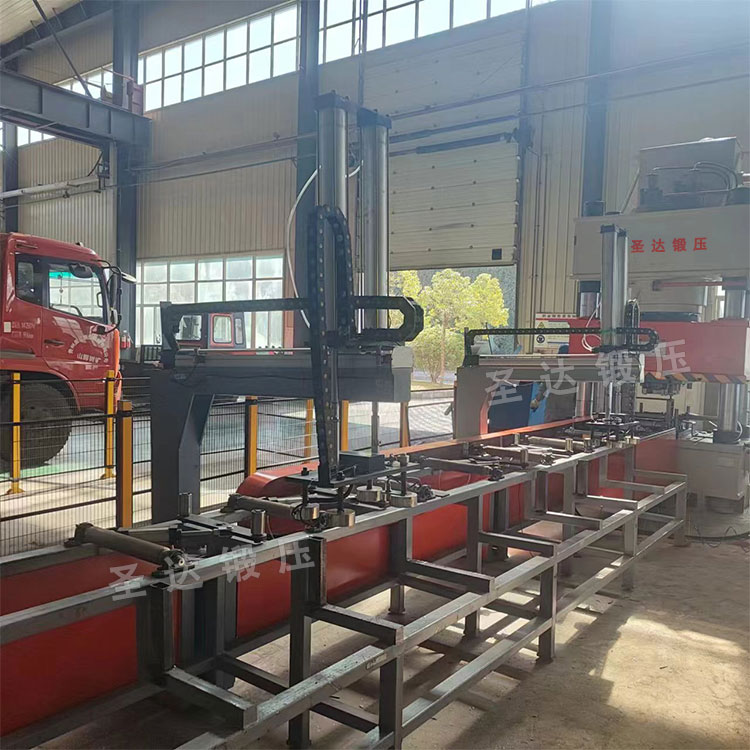

630噸錨桿托盤生產線客戶現場

630噸三梁四柱液壓機（錨桿托盤液壓機）

630噸錨桿托盤生產線的工作過程：

1、送料：由自動送料機將鋼板抓取傳送到錨桿托盤液壓機工作臺面的模具上，等待拉伸沖孔；

2、拉伸沖孔沖裁：630噸三梁四柱液壓機（主機）利用模具將鋼板一次拉伸沖裁沖剪工藝，得到錨桿托盤成品；具體的工作流程：滑塊快速下行—慢速加壓—保壓延時—滑塊快速返回—原位停止等，完成錨桿托盤的一個沖壓生產工藝流程。

3、出料：成品錨桿托盤由輔助設備推料機推送到傳送帶；

4、可配碼垛機，可直接將壓制好的錨桿托盤輸送到碼垛機進行碼垛。

630噸錨桿托盤生產線采用 PLC 可編程控制器及觸摸屏控制，伺服驅動導向送料、送料長短可調，減少人員操作。PLC 自動化控制，人機交互界面，可手動和自動控制生產線各部件的動作協調。

1、630噸三梁四柱液壓機主機： PLC觸摸屏數控系統控制生產，伺服驅動導向送料、送料長短可調，減少人員操作。

2、控制系統：自動化經送料沖裁生產設備PLC自動化控制生產速度可調，人機交互界面可手動和自動控制生產線各部件的動作協調。
